Yol altyapısında zemin, yükleri taşıyan ve üstyapının davranışını etkileyen temel mühendislik bileşenidir. Zeminin tane dağılımı ve plastisite özellikleri; drenaj, sıkıştırılabilirlik, hacim değişimi ve taşıma davranışı hakkında ilk değerlendirmeyi sağlar. Bu özellikleri ortak bir dille tanımlamak için kullanılan AASHTO ve USCS sistemleri, sınıflandırmayı farklı amaçlarla düzenler. Sınıf bilgisi mühendislik incelemesini başlatır; tek başına tasarım parametresi ya da taşıma gücü değeri değildir.
Bu makalede kullanıcı notundaki “UCS” ifadesi, zemin sınıflandırma sistemi bağlamına uygun olarak USCS (Birleşik Zemin Sınıflandırma Sistemi) şeklinde ele alınmıştır. “UCS” kısaltması başka geoteknik bağlamlarda tek eksenli basınç dayanımını da ifade edebilir.
Zemin sınıflandırması neden yapılır?
Sınıflandırmanın amacı, benzer indeks özelliklerine sahip zeminleri gruplandırarak zemin profilini daha tutarlı tanımlamak ve hangi ek incelemelerin gerekli olabileceğini belirlemektir. Elek analizi ve Atterberg limitleriyle elde edilen sonuçlar; malzeme tanımına, olası drenaj ve plastisite davranışının ilk değerlendirmesine ve proje boyunca kullanılacak ortak terminolojiye katkı verir.
- Etüt ve raporlama: Sondajlardan alınan numuneleri ve zemin tabakalarını düzenli biçimde tanımlamak.
- Yol malzemesi değerlendirmesi: Zemin veya zemin-agrega karışımının yol dolgusu ve taban zemini olarak incelenmesini desteklemek.
- Deney programı: Sınıf ve proje koşullarına göre CBR, sıkışma, dayanım, drenaj, şişme-büzülme veya konsolidasyon gibi ek deneyleri planlamak.
- Riskleri erken fark etmek: Yüksek plastisiteli, organik veya ince taneli zeminler için daha ayrıntılı mühendislik değerlendirmesine ihtiyaç olabileceğini görmek.
Bir zemin grubu; yerindeki yoğunluğu, su içeriğini, tabakalanmayı, drenaj koşullarını veya gerçek yük altındaki performansı tek başına göstermez. Bu nedenle sınıflandırma, arazi gözlemleri ve uygun laboratuvar deneyleriyle birlikte değerlendirilmelidir. FHWA da grup sembollerinin görsel saha tanımından değil, laboratuvar sonuçlarını destekleyen incelemelerden sonra atanmasını vurgular.
USCS sistemi: dane boyutu, granülometri ve plastisite
USCS, mühendislik davranışı benzer zeminleri grup sembolleriyle tanımlar. Sınıflandırmada dane dağılımı ve ince malzemenin plastisite özellikleri kullanılır. Sistem, geoteknik uygulamalarda yaygındır; iri taneli zeminlerle ince taneli zeminleri ayrı değerlendirmeye ve malzemenin temel niteliğini kısa bir sembolle ifade etmeye yardımcı olur.
İri ve ince taneli zemin ayrımı
USCS’de temel ayrım, numunenin 0,075 mm açıklıklı No. 200 elekten geçen ve üzerinde kalan kısımlarının oranına dayanır. Numunenin yarısından fazlası bu eleğin üzerinde kalıyorsa zemin iri taneli; yarısı veya daha fazlası elekten geçiyorsa ince taneli grupta değerlendirilir. İri taneli grupta çakıl-kum ayrımı ve dane dağılımı; ince taneli grupta ise likit limit ve plastisite indisi gibi Atterberg limitleri önem kazanır. Sınır durumlarda standarttaki ayrıntılı sınıflandırma kuralları uygulanmalıdır.
USCS sembollerini okuma
- G / S: Çakıl / kum ağırlıklı zemin.
- W / P: İyi derecelenmiş / kötü derecelenmiş iri taneli zemin.
- M / C: Silt karakterli / kil karakterli ince malzeme.
- L / H: Düşük / yüksek likit limitli ince taneli zemin.
- O: Organik zemin niteliğini gösteren sembol.
Örneğin GW iyi derecelenmiş çakılı, SP kötü derecelenmiş kumu, CL düşük likit limitli kili, CH yüksek likit limitli kili ifade eder. Bu semboller, tek başına belirli bir CBR değeri veya kabul edilebilir tabaka kalınlığı anlamına gelmez.
AASHTO sistemi: yol zeminleri için gruplama
AASHTO sınıflandırması, özellikle yol yapımında kullanılan zemin ve zemin-agrega karışımlarını gruplandırmak için geliştirilmiştir. Sınıflamada tane dağılımı ve plastisite özellikleri dikkate alınır. Genel gruplar A-1’den A-7’ye uzanır; bazı grupların alt grupları bulunur. A-1, A-2 ve A-3 grupları çoğunlukla granüler karakterli malzemeleri; A-4’ten A-7’ye uzanan gruplar ise artan ince malzeme ve plastisite etkisinin öne çıktığı zeminleri kapsar. Bu özet, her numunenin alt grubunu belirlemeye yetmez; sınıflandırma ilgili deney sonuçları ve AASHTO M 145 kurallarıyla yapılır.
AASHTO sisteminde Grup İndeksi (GI), grup adını tamamlayan ve malzemenin yol dolgusu ya da taban zemini olarak göreli değerlendirilmesine yardımcı olan bir göstergedir. GI, sınıf sembolünün yerine geçmez ve doğrudan CBR değildir. Grupların yol performansına dair genel bir ön değerlendirme sunması, projeye özgü dayanım veya tasarım deneylerinin gereksiz olduğu anlamına gelmez.
AASHTO ve USCS arasındaki farklar
| Karşılaştırma | USCS | AASHTO |
|---|---|---|
| Başlıca kullanım | Genel geoteknik tanımlama ve benzer özellikli zeminleri gruplama | Yol yapımındaki zemin ve zemin-agrega malzemelerini gruplama |
| Gösterim | GW, SP, CL, CH gibi grup sembolleri | A-1–A-7 grup adları ve uygun alt grup; gerekirse Grup İndeksi |
| Temel girdiler | Tane dağılımı, ince malzeme oranı ve plastisite | Elek analizi ve plastisite özellikleri; grup değerlendirmesinde Grup İndeksi |
| Yorumun sınırı | Sembol, belirli bir taşıma gücü veya CBR değeri vermez | Grup ve GI, proje için gereken dayanım deneylerinin yerine geçmez |
İki sistemin grupları arasında her durumda geçerli, bire bir bir dönüşüm yoktur. Aynı zemin için iki sistemde farklı semboller elde edilebilir; bu, bir sistemin yanlış olduğu anlamına gelmez. Seçim, projenin şartnamesine ve kullanılacak tasarım yöntemine göre yapılmalıdır. Uygulamada gerektiğinde aynı numune her iki sistemle de raporlanabilir.
Sınıflandırma için hangi deneyler gerekir?
Güvenilir sınıflandırma için numunenin temsil edici olması ve deneylerin doğru yürütülmesi gerekir. Numunenin alındığı derinlik, zemin tabakalarının değişkenliği ve doğal su içeriğinin korunması sonuçların yorumunu etkileyebilir. Temel inceleme çoğunlukla şu verileri kapsar:

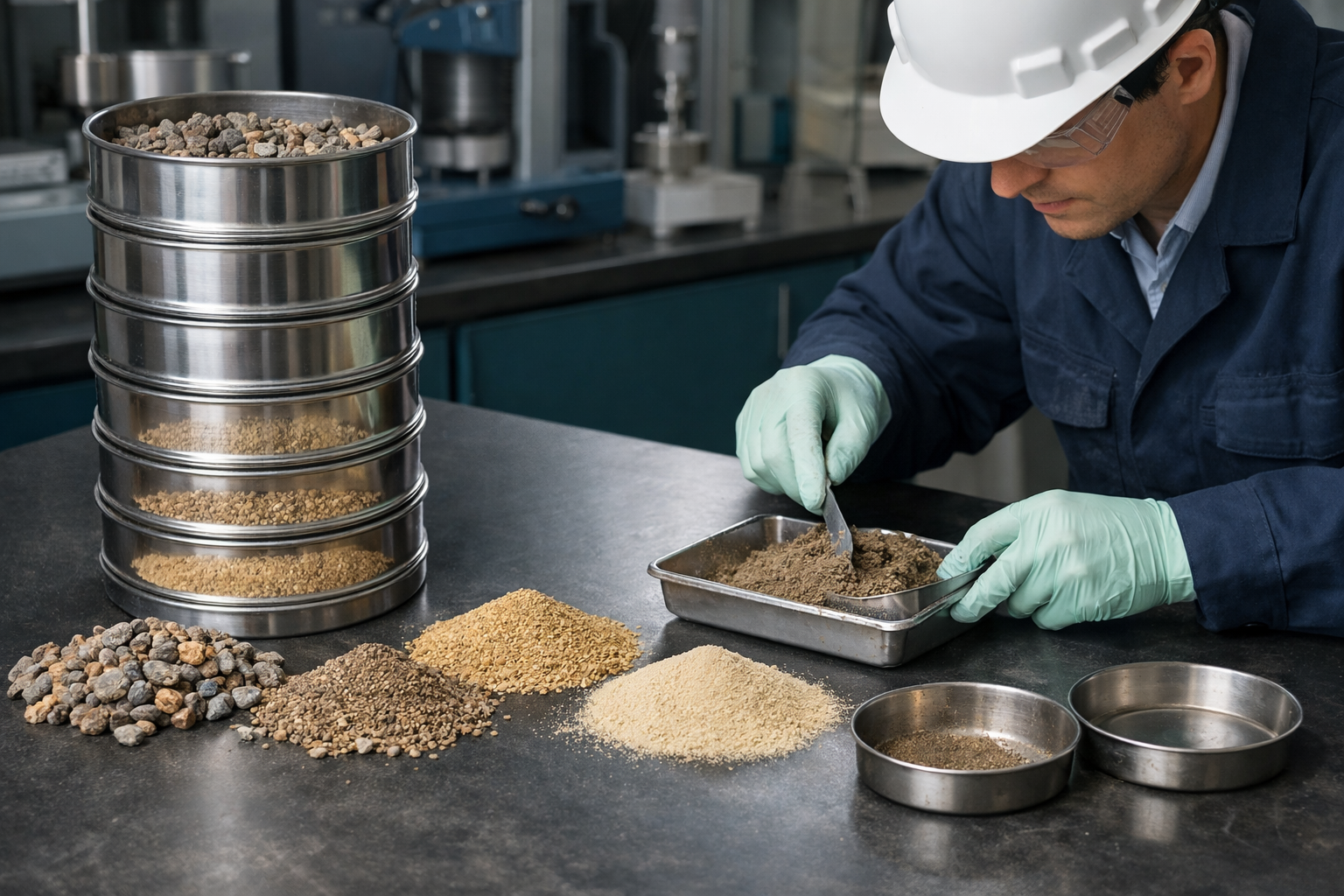

- Elek analizi: Tane boyu dağılımını ve ilgili eleklerden geçen oranları belirler. Gerektiğinde ince taneler için uygun tane boyu analizi yöntemi eklenir.
- Atterberg limitleri: İnce taneli malzemenin likit limitini ve plastik limitini belirlemeye; plastisite indisinin hesaplanmasına olanak verir.
- Doğal su içeriği ve numune tanımı: Laboratuvar sınıfını saha koşullarıyla ilişkilendirmeye yardımcı olur.
- Proje odaklı deneyler: Sıkışma, CBR, kesme dayanımı, geçirgenlik, konsolidasyon veya hacim değişimi deneyleri, ihtiyaç ve tasarım yaklaşımına göre seçilir.
Saha gözlemi ön tanımlama ve numune planlaması için değerlidir; laboratuvar deneylerinin yerine geçmez. Yol güzergâhı boyunca zemin değişebileceğinden, tek bir numunenin bütün kesiti temsil ettiği varsayılmamalıdır.
CBR: zemin sınıfından ayrı değerlendirilmesi gereken deney

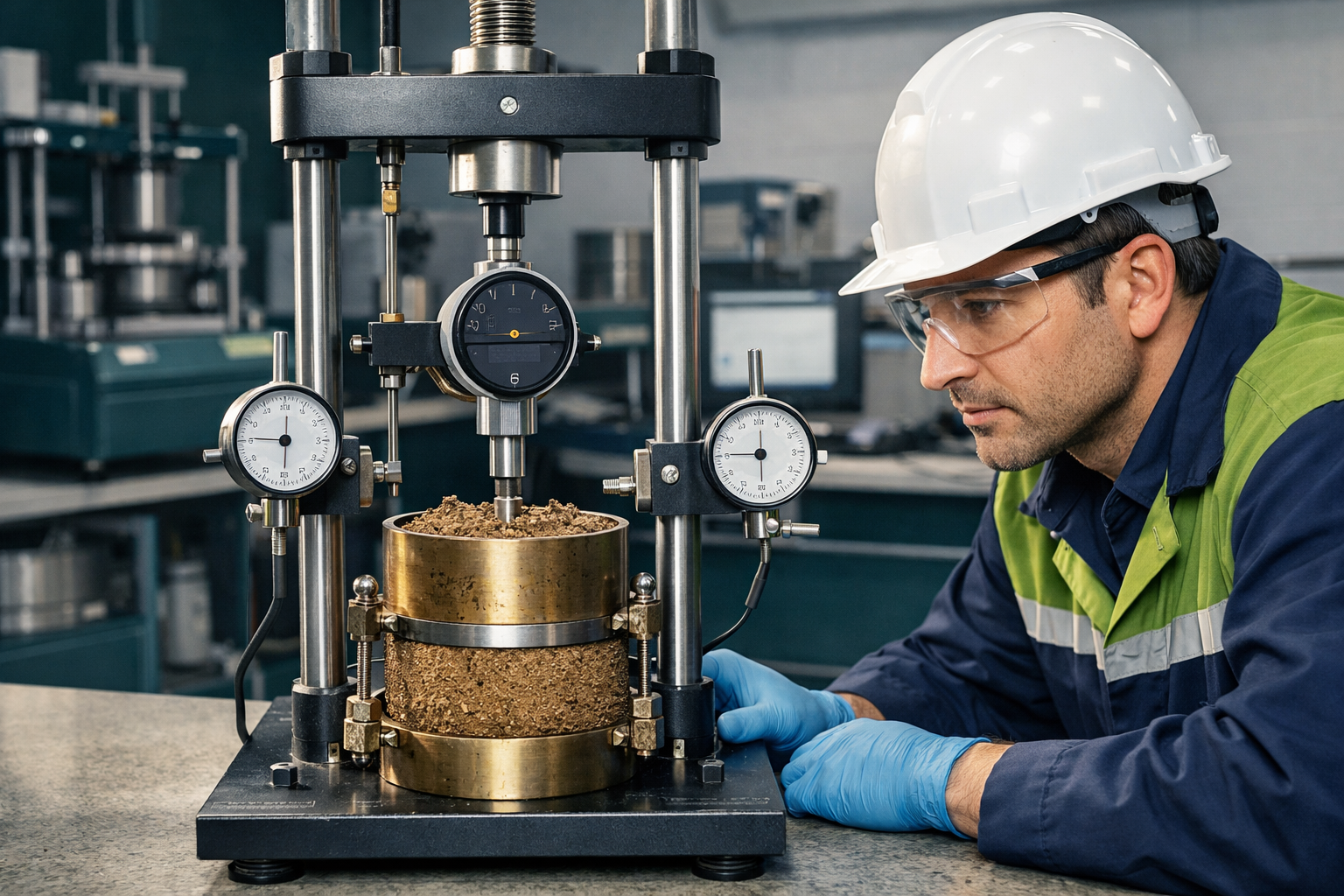

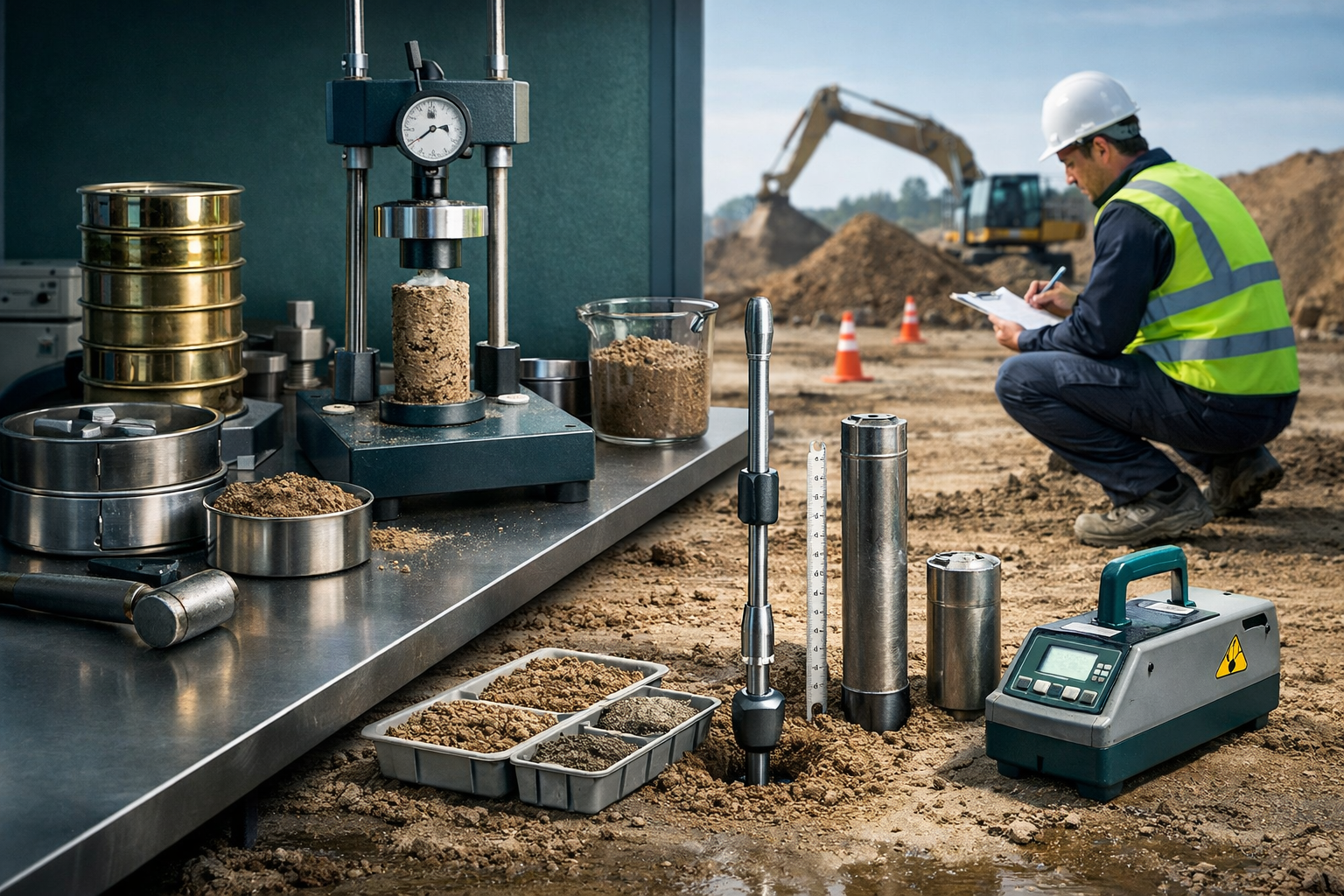

CBR (California Bearing Ratio), sıkıştırılmış zemin numunesinin standart bir pistonla delinmeye karşı gösterdiği direnci referans malzemenin direnciyle karşılaştıran ampirik bir dayanım göstergesidir. Yol ve havaalanı üstyapılarında bazı deneysel tasarım yöntemlerinde girdi olarak kullanılır. CBR, zeminin temel bir malzeme sabiti değildir; USCS veya AASHTO grubundan doğrudan hesaplanamaz.
Laboratuvarda elde edilen sonuç; numunenin su içeriği, sıkıştırma enerjisi ve hedef kuru yoğunluğu gibi hazırlama koşullarına bağlıdır. Islatılmış deney koşulu, sahada beklenen uzun süreli su etkisini temsil etmek amacıyla seçilebilir; ancak deneyin ıslatılmış mı yoksa başka bir koşulda mı yapılacağı proje gereğine göre belirtilmelidir. Bu nedenle raporda yalnızca “CBR = …” demek yerine deney yöntemi, numune hazırlama ve deney koşulları da yazılmalıdır.
CBR yükü ne anlama gelir?
CBR deneyinde yük, numunenin piston penetrasyonuna karşı gösterdiği direnci ölçmek için kaydedilir. CBR yüzdesi, ilgili penetrasyonda ölçülen yükün aynı penetrasyon için standart referans yüke oranından elde edilir. Dolayısıyla CBR yüzdesi, sahadaki aks yükü ya da yolun doğrudan taşıyabileceği trafik yükü değildir. Tek bir yük değeri de zemin sınıfını belirlemez. Büyük daneli malzemelerde numune hazırlama ve dane boyutu deney saçılımını etkileyebileceğinden sonuçların temsiliyeti ve tekrarlanabilirliği ayrıca değerlendirilmelidir.
CBR sonucunu yorumlarken tasarımda kullanılacak zemin durumuyla deney numunesinin durumunun uyumlu olması gerekir. Örneğin laboratuvarda farklı su içeriği veya sıkışma düzeyinde hazırlanmış numuneden bulunan değer, sahadaki koşulları temsil etmeyebilir. CBR ile elastik veya tekrarlı yük davranışını tanımlayan parametreler arasında bazı ampirik korelasyonlar bulunsa da, bu ilişkiler her zemin ve proje için evrensel değildir.
Yol altyapısında sınıflandırmanın ve CBR’nin rolü

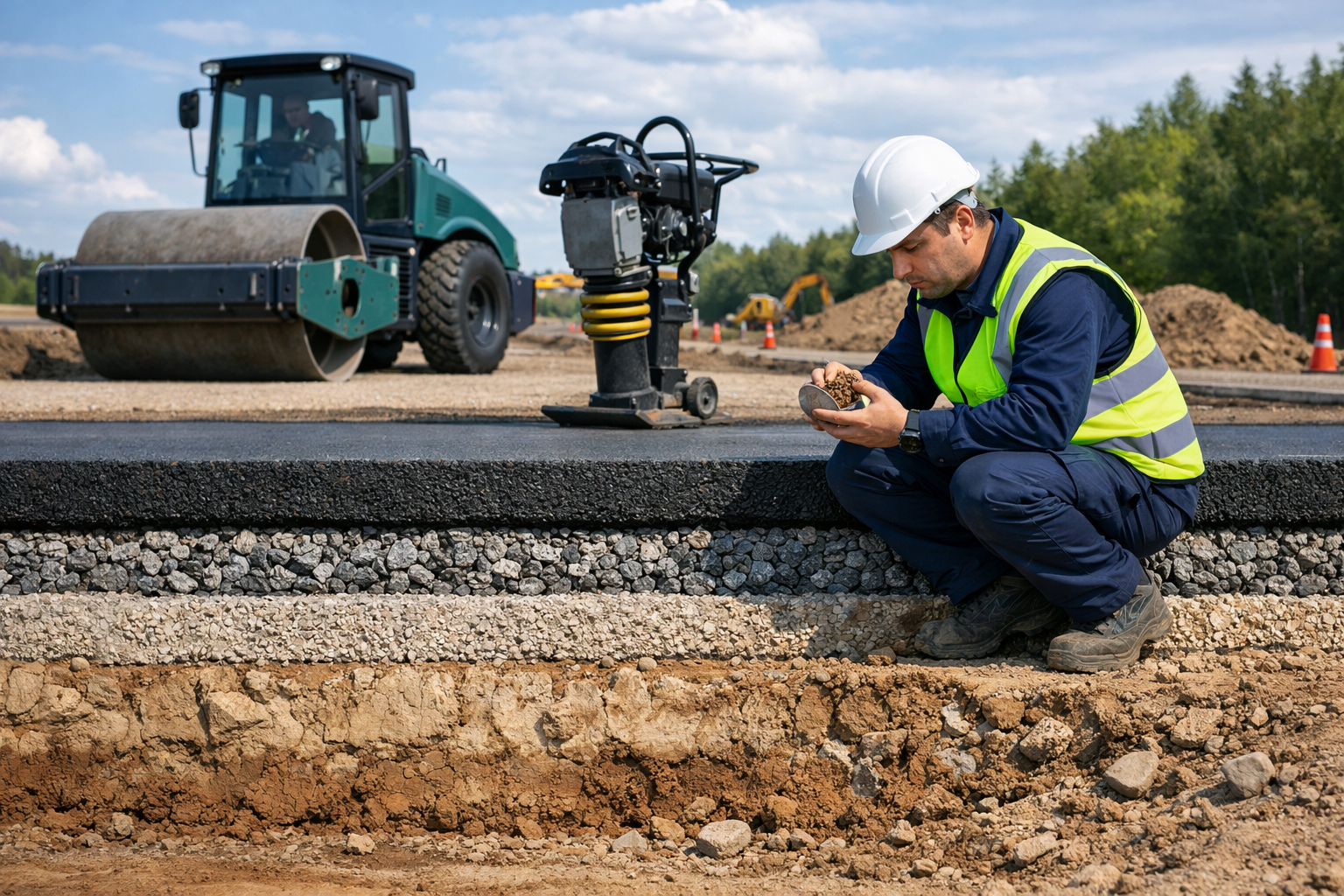

Yol üstyapısı, trafik yüklerini kaplamadan temel ve alt temel tabakalarına, oradan da taban zeminine aktarır. Taban zemininin niteliği; suya duyarlılık, sıkışma ve deformasyon davranışıyla birlikte bu yük aktarımının nasıl değerlendirileceğini etkiler. Sınıflandırma, güzergâh boyunca farklı zemin tabakalarının haritalanmasına ve tasarım için hangi bölgelerde ek deney gerektiğinin belirlenmesine katkı sağlar. CBR ise proje yönteminin talep ettiği durumlarda, hazırlama koşulları tanımlanmış bir numunenin penetrasyon direncini ölçerek tasarım değerlendirmesine ek veri sunar.
Düşük veya suya duyarlı destek koşulları saptandığında tasarım ekibi; drenajı, zemin iyileştirmesini, malzeme değişimini, geosentetik kullanımını veya tabaka düzenini proje koşulları içinde inceleyebilir. Bunlar otomatik reçeteler değildir: çözüm seçimi zemin profili, yeraltı suyu, trafik, iklim, yapım koşulları ve ilgili tasarım standardıyla birlikte yapılır. Sıkıştırma kontrolü de laboratuvar referanslarıyla ve projede belirtilen saha kabul ölçütleriyle doğrulanmalıdır.
Saha ve laboratuvar için uygulama adımları
- Güzergâhı bölgelere ayırın: Sondaj, hendek veya diğer etüt verileriyle zemin tabakalarının ve olası değişimlerin yerini belirleyin.
- Temsil edici numune alın: Numune konumunu, derinliğini ve tabaka bilgisini kaydedin; numunenin türüne uygun taşıma ve saklama koşullarını uygulayın.
- Ön tanım ve deney planı yapın: Görsel tanımı laboratuvar sınıfı gibi sunmayın; elek analizi ve gerekliyse Atterberg limitleriyle sınıflandırmayı destekleyin.
- Proje performansını ayrıca ölçün: Tasarım yaklaşımının gerektirdiği CBR, sıkışma veya diğer mühendislik deneylerini belirlenmiş koşullarda gerçekleştirin.
- Sonuçları saha koşullarıyla karşılaştırın: Su içeriği, yoğunluk, drenaj ve tabakalar arası değişkenliği göz önüne alarak tasarım girdilerini seçin.
- Yapımda doğrulama yapın: Şartnamede tanımlanan malzeme, nem, sıkıştırma ve kabul kontrollerini izleyin; beklenmeyen zemin değişimini tasarım ekibine bildirin.
Pratikte en önemli hata, sınıf sembolünü tek başına performans garantisi saymaktır. Örneğin “kum” veya “kil” tanımı, malzemenin uygun sıkıştırıldığını, suya karşı dayanıklı olduğunu ya da belirli bir trafik için yeterli taşıma sağladığını kanıtlamaz. Benzer şekilde CBR sonucu da numune hazırlama koşulları ve saha temsil kabiliyeti bilinmeden tasarıma aktarılmamalıdır.
Sonuç
AASHTO ve USCS, zeminleri ortak ve karşılaştırılabilir bir dille tanımlamak için kullanılan; amaç ve gösterimleri farklı iki sınıflandırma sistemidir. AASHTO yol malzemeleri bağlamında grup ve Grup İndeksi yaklaşımını öne çıkarırken, USCS zeminleri dane dağılımı ve plastisite özelliklerine göre sembollerle tanımlar. Her iki sistem de zemin davranışının tümünü ölçmez.
Yol altyapısında güvenilir değerlendirme; temsil edici numune, doğru laboratuvar sınıflandırması, proje koşullarına uygun CBR veya diğer dayanım deneyleri ve saha kontrolünün birlikte ele alınmasına dayanır. Sınıf, CBR ve saha performansı birbirinin yerine geçmez; tasarım kararı proje şartnamesi ve mühendislik değerlendirmesiyle verilmelidir.
